04 28pol. Buchsenplatte, Unterseite

Konstruiert und fotografiert von Ingo Herschel (Udo2).
Hochgeladen am 26.2.2010, 21:03 von Udo2.  4 / 10

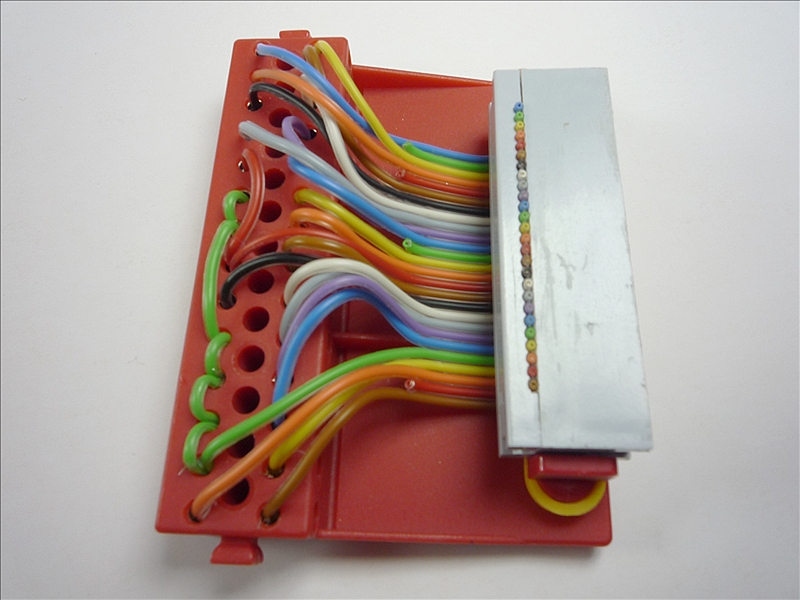

Die Unterseite der 28pol. Buchsenplatte mit der für den ROBO TX Controller modifizierten Verkabelung. Die 26pol. Stiftleiste liegt zwischen die S-Riegel passend auf ihnen verklebt auf.

Edit 28.02.2010: Bitte Hinweise zur Polanzahl für +9V und Masse unter Bild 03 beachten!
