DCF-Empfänger

Konstruiert und fotografiert von Dirk Fox.
Hochgeladen am 4.8.2012, 23:33 von Dirk Fox.  2 / 3

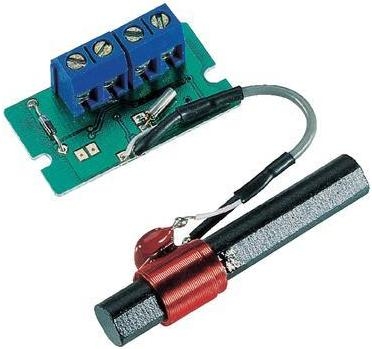

Die DCF-Empfängerplatine von Conrad Electronic (erhältlich für ca. 10 Euro, Best.-Nr. 641138-62) verträgt eine Betriebsspannung zwischen 2,5 und 15 V - passt also perfekt an den 9V-Ausgang des TX. Zum Anschluss an den TX benötigt man noch einen 4,7 kOhm-Widerstand (Conrad-Best.-Nr. 403334) und einen 100 nF-Kondensator (Conrad-Best.-Nr. 500812). Mit dem Widerstand werden die Anschlussklemmen 2 und 4 verbunden, der Kondensator wird zwischen die Klemmen 1 und 2 “montiert”. Die Klemme 4 liefert das invertierte DCF77-Signal, das an einem TX-Eingang (5 kOhm digital) abgegriffen werden kann. Die DCF-Empfängerplatine passt inklusive Ferritantenne, Widerstand und Kondensator in ein ft-Batteriekästchen.
