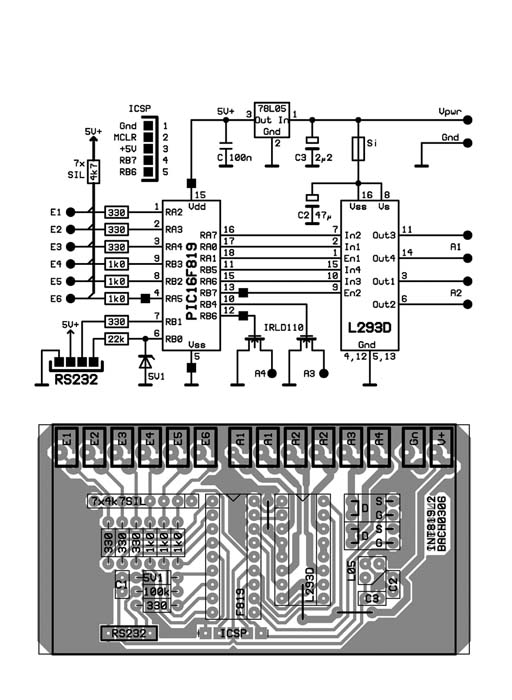

meinzehneurointerface schema

Konstruiert und fotografiert von xbach.
Hochgeladen am 20.3.2006, 18:01 von xbach.  2 / 21

Schlagworte: interface, schaltplan.

alles bekannte, leicht beschaffbare Bauteile ( Conrad, farnell, reichelt, segor, bastelkiste …. ) Bauteilekosten ca. 10 Euro

thkais (25.3.2006, 16:58:20)

Nicht schlecht - aber, nur so als Tipp für zukünftige Projekte:

  • an jedem IC so nah wie möglich an der Spannungsversorgung (+5V/GND) einen zusätzlichen 100nF-Kondensator
  • Motorausgänge immer mit einem RC-Glied entstören (1 Ohm / 220nF)

Bei der RS232-Schnittstelle kann man sich nie sicher sein, ob sie mit TTL-Pegel funktioniert. Das mag bei Deinem PC gehen, beim nächsten nicht mehr. Ein Betrieb von RS232 mit TTL-Pegel ist definitiv ausserhalb der Spezifikation.
