07 Aufkleber und Kurzanleitung

Konstruiert und fotografiert von Ingo Herschel (Udo2).
Hochgeladen am 26.2.2010, 21:03 von Udo2.  7 / 10

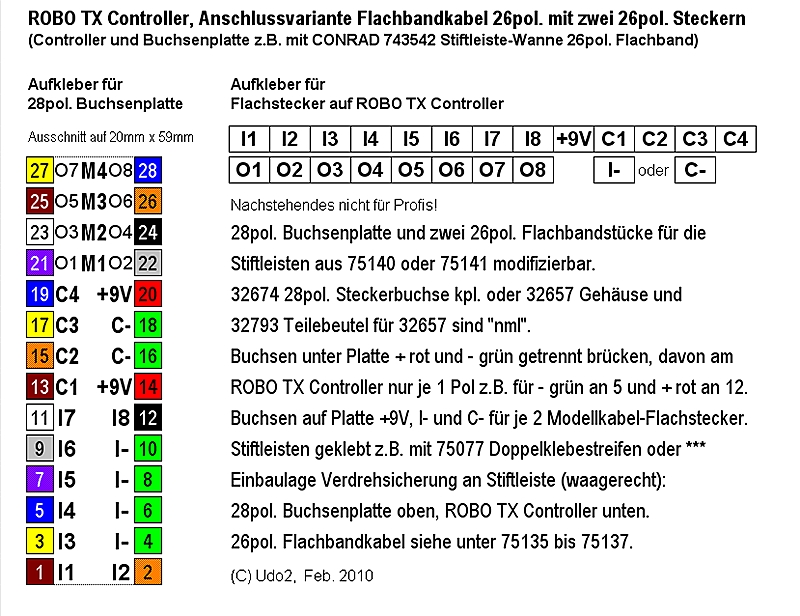

Wer das Anschlussset evtl. 1:1 allerdings dann ohne Garantie nachbauen will, kann diese Abbildung mit der Kurzanleitung hier runterladen und damit seine Aufkleber auf selbstklebende Etikettformate drucken. Der Aufkleber für die 28pol. Buchsenplatte muss bei angepasster Auflösung von Bild oder Druckertreiber die Grösse 20mm x 59mm haben.

Edit 27.02.2010: 32657 Gehäuse der 28pol. Buchsenplatte (ohne Inhalt) ist “sVr” Edit 27.02.2010: Bitte Hinweis zur Polanzahl für +9V und Masse unter Bild 03 beachten!

01.03.2010: Belegung der Buchsenplatte kompatibel an der Stiftleiste des ROBO TX Controllers auch mit dem Eingang der von Peter Damen modifizierten Adapterplatine 75151 unter http://www.ftcommunity.de/details.php?image_id=26570

Stefan Falk (27.2.2010, 11:49:49)

Wow! Da hast Du Dir ja richtig Mühe gemacht. Super edel!

Gruß, Stefan

Udo2 (27.2.2010, 13:46:27)

Hallo Stefan, es war allerdings nur die kleine Mühe meine Gedankenschritte auf dem Weg zum Ergebniss zu notieren. Die Etiketten habe ich ja eh auch selbst gebraucht. Gruss, Ingo
