Mobiler Roboter 6

Konstruiert und fotografiert von Frank Linde (DerMitDenBitsTanzt).
Hochgeladen am 22.4.2003, 16:40 von sven.  6 / 7

DerMitDenBitsTanzt (17.5.2006, 04:11:26)

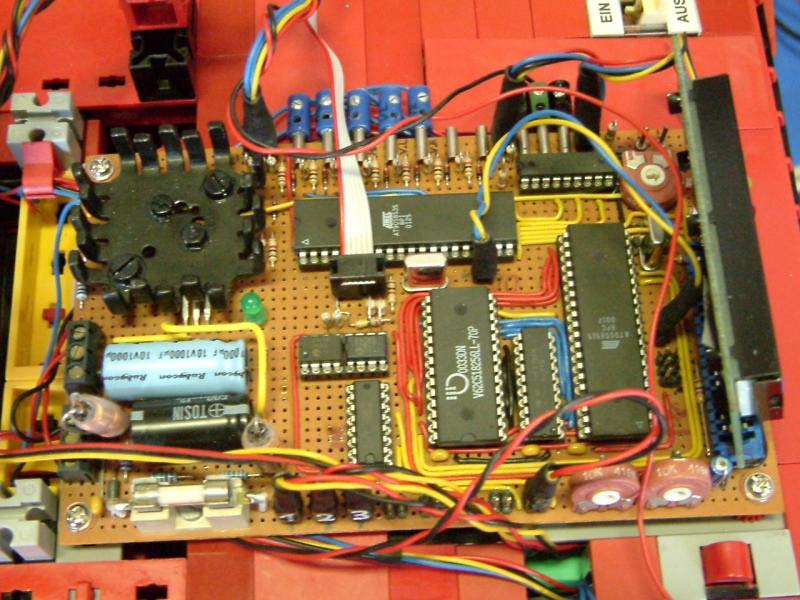

Die Steuerungselektronik. Links Spannungsstabilisierung auf 5V, Sicherung und Tiefpassfilter. Mitte 2x ATMEL Microcontroller (8515 und 8535), 32 kB SRAM, EEPROM über I²C-Bus, Treiber. Rechts Display.
