Außenbord16

Konstruiert und fotografiert von Volker-James Münchhof (qincym).
Hochgeladen am 29.5.2011, 20:45 von qincym.  16 / 26

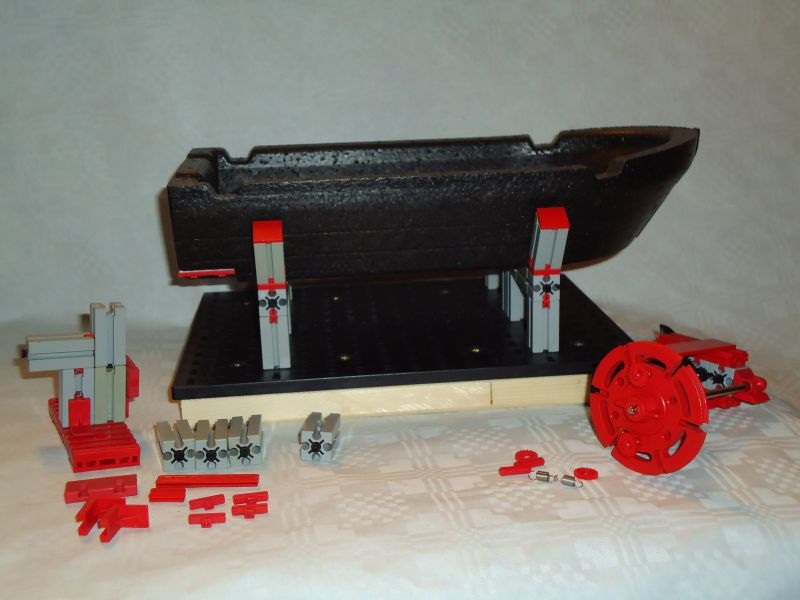

Im Schiffsrumpf ft# 126927 wird der obere Aufhängungspunkt für den oberen Gelenkwürfel des Außenbordmotors eingebaut. Die Teile 3 Bausteine 30 grau ft# 31003, 1 Baustein 30 mit Bohrung grau ft# 31004, 2 Winkelsteine 101515 rot ft# 38423, 4 Federnocken rot ft# 31982, 1 Verbindungsstück 45 rot ft# 31330, 1 Verbindungsstück 15 rot ft# 31060 und 1 Bauplatte 15305 mit Teilnuten rot ft# 38428 werden dazu verwendet. Der fertige obere Aufhängungspunkt ist im Hintergrund des linken Bildrandes zu sehen.

Die Ruderscheibe (Drehscheibe 60 rot ft# 31019) des Außenbordmotors wird zur Aufnahme des Seilzuges mit 2 Klemmstiften D4,1 rot ft# 107356, 2 Riegelscheiben rot ft# 36334 und 2 Zugfedern für Elektromagnet 4,512,50,4 ft# 32354 vorbereitet. Am rechten Bildrand ist die fertig montierte Einheit zu sehen.
