MHC700_19

Konstruiert und fotografiert von Peter Krijnen.
Hochgeladen am 5.3.2005, 16:13 von pk.  18 / 24

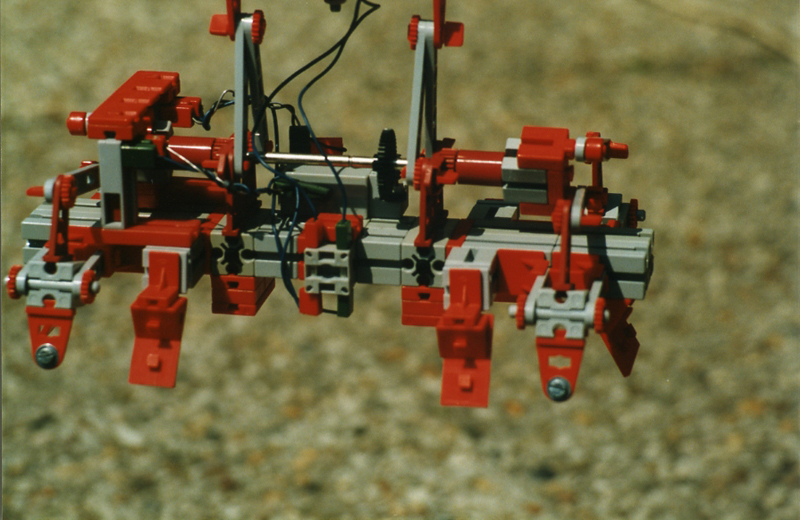

Der Containergreifer etwas neher.

jw-stg (5.3.2005, 16:56:30)

E-SteuerungHallo Peter,

kannst du mir die Steuerung mit nur zwei Eingangskabeln erklären?

Gruß Jürgen

pk (8.3.2005, 20:58:07)

RE; E-SteuerungDas ist gans einfach Jürgen.

Links sehst du einer der beide Endschalter. Beim nicht gedrückt sein der beide Schalter (anschlus 1 ist mit 2 verbunden) kan ein Strom fliesen von der Spannungversorgung, durch den Motor, durch der andere Schalter zurück richtung Spannunversorgung. Der Motor dreht. Sind die greifer in die Entlage gekomen wird einer der Schalter gedrückt (anschlus 1 ist mit 3 verbunden) und wird der Stromkreis unterbrochen. Der Motor dreht nicht mehr. Mussen die greifer wieder aus einander gedreht werden, kan das so nicht, weil ein Schalter der Stromkreis unterbrochen hat. Wurde man nun, mit ein Diode, die anschlussen 2 und 3 so mit einander verbinden das beim gedrück sein der Schalter der Strom von anschlus 3 nach 1 gespert werd, kan man nun durch umpolen der Versorgungspannung der Motor wieder zum drehen bekomen. Der Strom fliest nun von anschlus 1 nach 3, durch der Diode (jetst in durchlas richtung) nach anschlus 2. Der Motor ist an die “1” anschlussen der beide Schalter angeschlossen. Die beide “2” anschlussen sind an der Spannungversorgung angeschlossen.
