Telescoop mast

Konstruiert und fotografiert von Ruurd.
Hochgeladen am 9.8.2014, 22:30 von chef8.  12 / 19

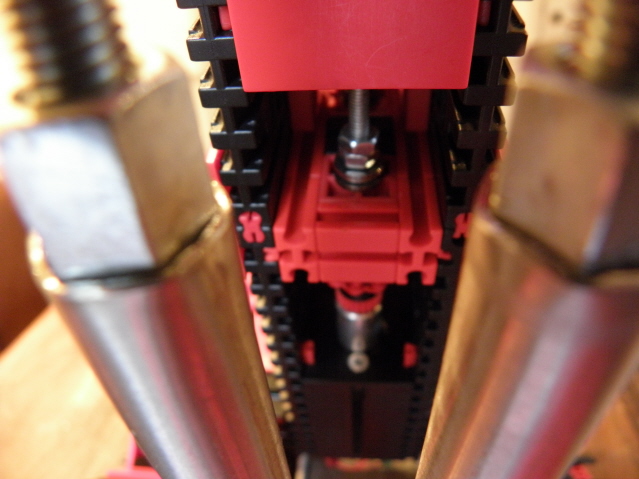

Mast delen worden uitgeschoven door 2 gekoppelde XM motoren en 4 axiaal lagers zorgen voor een soepele loop. De motoren schuiven het middelste deel uit en het laatste deel gaat door draden mee De mast alleen weegt al 2 kg

peterholland (12.8.2014, 21:52:09)

Hallo Ruurd,

Voor het heffen van de telescoop-mast gebruik je volgens mij je eerdere M-8-cilinders van de Liebherr R9400 ?

Voor het uitschuiven van de mast middels 2 met ketting gekoppelde XM motoren lijkt het alsof je hiervoor M-6-draadeinden gebruikt…….of is het toch door gezichtsbedrog toch M4 ?

Ik zie hier op de foto 1 axiaal lager. Waar zitten de andere 3 ?

Gruss,

Peter Poederoyen NL

chef8 (12.8.2014, 22:27:04)

Hallo Peter

Nee het zijn weer nieuwe cilinders. Deze kunnen 19 cm uitschuiven. Had nog een stuk buis over dus het kon nog net. Heb onderhand al een hele verzameling. Het zijn wel M4 draadeinden. Beide draadeinden (60cm lang) draaien binnen in de eerste sectie die uitschuift, Dus in! elk Alu profiel zit een m4 draadeind. Aan beide zijden van het lagerblok zit een axiaal lager die ervoor zorgt dat de motor geen axiaal krachten krijgt te voortduren.

peterholland (12.8.2014, 22:35:12)

Hallo Ruurd,

Volgens mij begint het kwartje bij mij te vallen…..

-Voor de eerste sectie die uitschuift gebruik je dus 2 M4-draadeinden van 60 cm lang. -De hefkracht wordt daarmee mooi verdeeld. -Een kleine ketting zorgt dat beide XM motoren mooi synchroon lopen.

Prachtige oplossing !

chef8 (12.8.2014, 22:38:39)

Hallo Peter

Ik heb net een betere foto geuploaded maakt alles duidelijk

Ruurd
