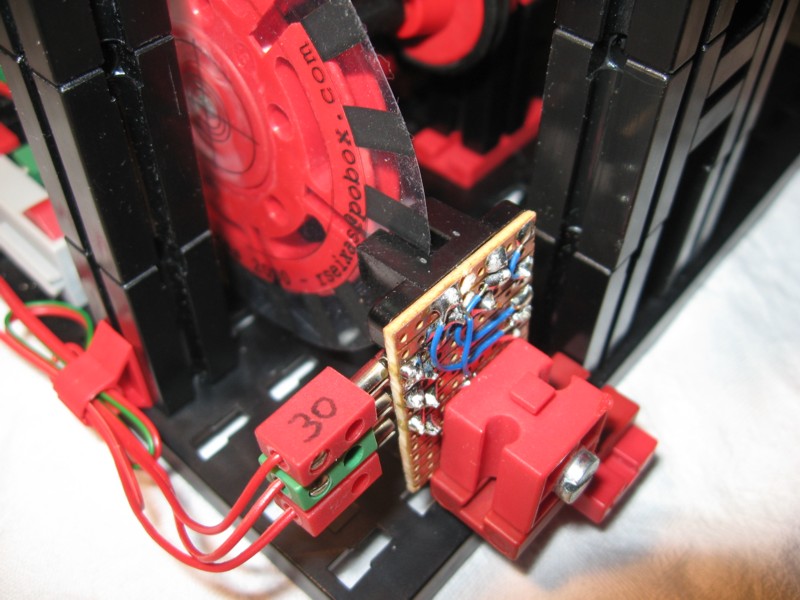

Lichtschranke TCST 2103 Vishay

Konstruiert und fotografiert von Andreas Gürten (Laserman).
Hochgeladen am 12.2.2015, 22:59 von laserman.  4 / 13

IR-Leuchtdiode (Infrarot):

  • von Betriebsspannung (9V) über 500 Ohm-Widerstand an + von Leuchtdiode
  • von Betriebsspannung (9V) an E von Leuchtdiode

Empfänger (für TX-Controller):

  • von Betriebsspannung (9V) an + von Empfänger Eingang TX-Controller (z.B. I1) an D von Empfänger

Codierscheibe: 19 Segmente Raddurchmesser 30mm

Auflösung 5mm pro Impuls
