Kuckucksuhr - Details

Konstruiert und fotografiert von Peter Damen (peterholland, Poederoyen NL).
Hochgeladen am 30.7.2013, 23:44 von peterholland.  9 / 18

peterholland (31.7.2013, 01:00:53)

Ich habe aber einige Wochen her in Triberg für 9 Euro 2st Kuckucks-Blasebälge mit Pfeife gekauft.

Eine kleine Getriebemotor nutze ich zum Antrieb dieser Kuckucks-Blasebälge mit Pfeifen. Für 1 mal “Kuckuck” reicht eine Achse-Umdrehung mit Nocke + Schalter.

Es handelt sich um ein DCF-77-Empfänger zu einer FT-Funkuhr wie im ft-Pedia Heft 3/2012. P4 - P10 : http://www.ftcommunity.de/ftcomm.php?file=ftpedia

Info gibt es auch im Forum unter : Foren-Übersicht ‹ fischertechnik ‹ Robo Pro / Computing / Software http://forum.ftcommunity.de/viewtopic.php?f=8&t=1421&start=20

Das Programm Funkuhr mit den 2 LED-Displays (v2.1) funktioniert seit 2012 gut. Oben Display : Zeit (Stunden + Minuten) Unten Display : Datum (wenn langer eingeschaltet)

Separate Schleifen für die Motorantrieb mit Achse + Nocke für :

  • Bei CLK-Minuten -Var = 15 oder 30 oder 45 —> eine Achse-Umdrehung für 1x “Kuckuck”.

  • Bei CLK-Stunden -Var Abfragen 1 bis zum 24 …..bei CLK-Stunden-Var = 13 = 1x “Kuckuck” ….usw.

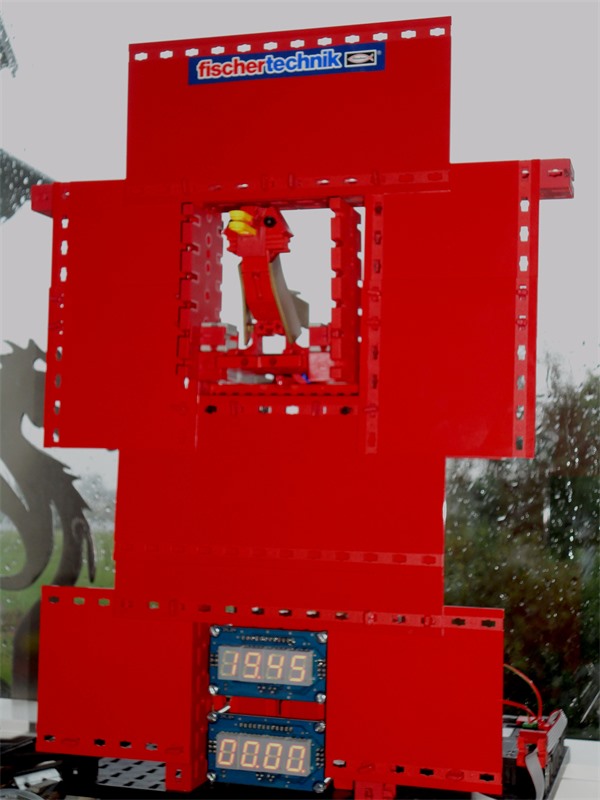

Ich habe das Kuckuckuhr weiter optimalisiert mit eine kleinere Kuckuck + ein Front mit Fenstertüren.

Ein Youtube-Film gibt es unter : https://www.youtube.com/watch?v=wKrlr-7QdsY&list=UUvBlHQzqD-ISw8MaTccrfOQ&index=1

Der Kuckuck öffnet seit heute das Fenster und kommt nach vorne………ruft Kuckuck wie oben…..und geht dann wieder zuruck.

Gruss,

Peter Poederoyen NL

JaSpiel (31.7.2013, 16:17:16)

Super weer Peter. De creativiteit, techniek en documentatie. Wederom dank dit te delen.

Groet, Jack

peterholland (11.9.2013, 19:42:53)

Link zum Geschichte Kuckuksuhr, Schwarzwald mit Elsa Rüf :

http://www.youtube.com/watch?v=2WHlGueE90s
