Lichtelektronik-Stäbe

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 24.1.2016, 16:06 von Stefan Falk.  4 / 6

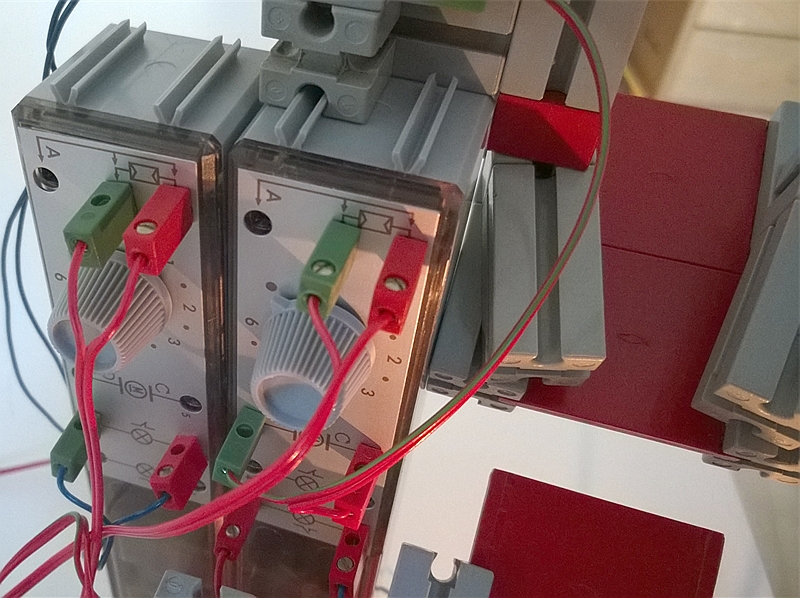

Die Schaltung zieht echt alle Register: Zunächst wäre da mal, dass der linke l-e-Stab, der von der unteren Fotozelle gesteuert wird… die Stromversorgung des rechten darstellt. Der rechte hängt also nur an der Stromversorgung, wenn der linke durch Unterbrechung der unteren Lichtschranke abgefallen ist.
