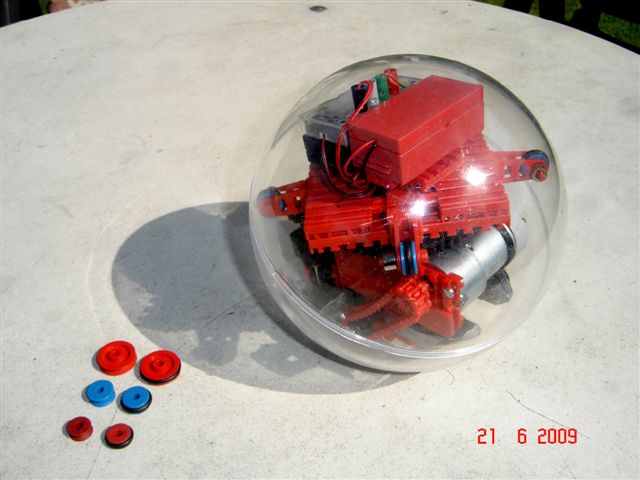

160mm-FT-Kugel

Konstruiert und fotografiert von Peter Damen (peterholland, Poederoyen NL).
Hochgeladen am 21.6.2009, 11:29 von peterholland.  1 / 12

160mm-FT-Kugel

In die Niederlände gibt es Kugel:

http://www.hobbyhandboek.nl/detail.asp?cat=G1&subcat=G11&id=07604

http://www.hobbyhandboek.nl/catalogus.asp

Seilrolle-18mm gibt es bei Opitec: (artnr. 801433)

http://www.opitec.nl/cgi/ITMAIN%20%20%20%20%20%20%20317716013778?P_L=N&P_S=N&P_V=509065147-&P_P=ITSUCH&P_M=1000&P_PGM=ITSUCH&P_2=801433&subsearch=Zoeken

Gruss,

Peter Damen Poederoyen NL

peterholland (21.6.2009, 12:28:29)

Links- en Rechtsom gaat eenvoudig via de IR-afstandbediening. De middenkrans met de 4 (blauwe) schijfwielen verdraait t.o.v. de 160mm-kogel dan: de wielaandrijving (onder de draaischijf), de IR-afstandbediening en 9V-Batterijhouder. De wielaandrijving (onder de draaischijf), de IR-afstandbediening en 9V-Batterijhouder (beiden boven de draaischijf) vormen één geheel.

De bekabeling loopt langs een bouwsteen-30 door de draaischijf. De bouwsteen-30 verbindt het onderste deel (met wielaandrijving) met het bovenste deel (IR-afstandbediening en 9V-Batterijhouder).

De 160mm kogel gaat rustig alle richtingen op. Ik heb een grijze Powermotor (1:20) gebruikt, doch een een grotere overbrenging voor een trager tempo is natuurlijk mogelijk.

M’n 160mm-FT-Kugel heb ik nagebouwd naar een idee van de Duitse ftFan “Fitze Carraldo”.

Gruss,

Peter Damen Poederoyen NL

Udo2 (21.6.2009, 17:36:11)

Hallo Peter, gratuliere zur wohl ersten eigenständigen Nachbaulösung Kugelroboter 16, ferngesteuert. Gruß Udo2

Fitzcarraldo (22.6.2009, 12:59:07)

Hui - das ist ja ne Überraschung!

Da hat Zini ja ganz schön schnell einen holländischen Bruder bekommen! :)

Noch eine Anmerkung zur Konstruktion:

Die 4 Stützrollen müssen (eigentlich) exakt in der Mitte installiert sein. Also auf 8 cm Höhe bei der 16ner Kugel.

Sonst gibts unschöne Schleifereien!

Fitzcarraldo (22.6.2009, 13:01:48)

Ach ganz wichtig:

Wie soll der Lümmel denn heißen?

peterholland (22.6.2009, 23:31:56)

Die 160mm-FT-Kugel ist gewachsen:……

ist jetzt 180mm, hat mehr Energie und bewegt jetzt besser !……

Die 4 Stützrollen sind jetzt exakt in der Mitte installiert.

Der Lümmel heisst….???..(noch erst mal schlaffen und mit meiner Kinder Antonie nd Annemieke uberlegen)..

ftTiger (29.5.2012, 10:38:29)

Ein sehr interessantes Modell!
