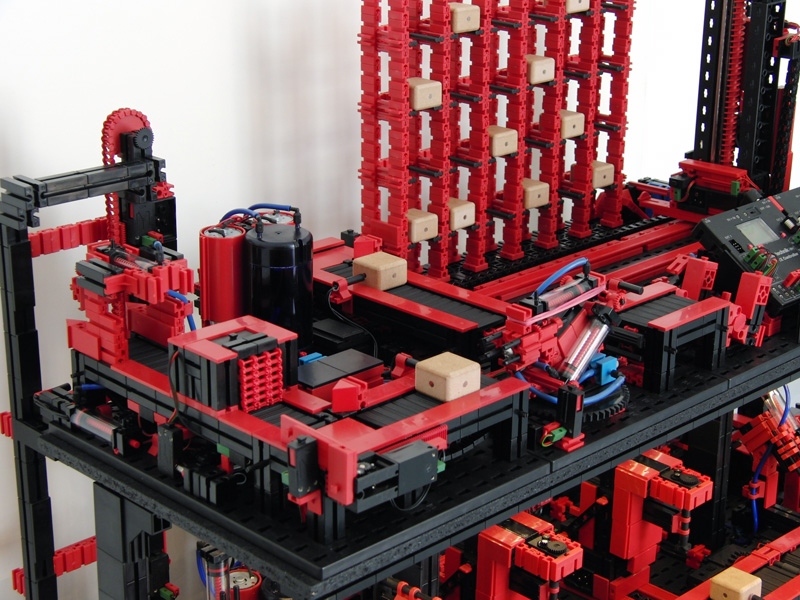

Linke Ecke oben

Konstruiert und fotografiert von tz.
Hochgeladen am 29.11.2012, 23:03 von tz.  33 / 64

peterholland (30.11.2012, 17:04:27)

Wo zu dient der Pneumatik-Zylinder an der (ganz) linke Ecke ?

Grüss,

Peter Poederoyen NL

peterholland (30.11.2012, 17:05:56)

am linken Bildrand, die Kompressor Endabschaltung !

tz (30.11.2012, 18:24:15)

Die Werkstücke haben an allen vier Seiten sehr starke Magnete und an dem Umsetzer sitzt vorne eine Stahlblechschraube in einem BS7,5 die von oberen Pneumatik –Zylinder bewegt wird. Wenn sich Stahlblechschraube und der Magnet im Werkstück nahekommen, kleben sie sofort feste einander. Um diese Verbindung dann bei Bedarf wieder zu trennen ist das rote Gummiband nötig, da die Rückholfeder in dem Pneumatik –Zylinder nicht stark genug ist. Die vier schwarzen Rastachsen dienen zur Längsführung der Stahlblechschraube im BS7,5 und um bei Lösen der Verbindung das Werkstück auf Abstand zu halten.

Richtig,am linken Bildrand die Kompressor Endabschaltung.
