Paketwendeanlage
Hochgeladen am 30.10.2010, 18:28 von peterholland. 5 / 12

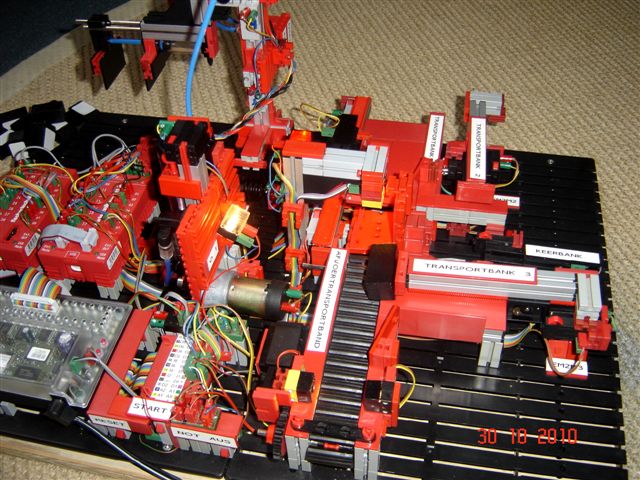

Die Paketwendeanlage hat die Aufgabe, den Strichcode des Paketes zu erkennen und das Paket danach zur weiteren Bearbeitung weiterzugeben. Die Anlage besteht aus 8 Motoren, von denen 7 Motoren in Rechts- und Linkslauf und variabler Drehzahl betrieben werden müssen. Des Weiteren sind 2 elektropneumatische Ventile zur Steuerung des Geifers und diverse Endtaster montiert.
peterholland (31.10.2010, 09:49:30)
Damit gibt es keine Problemen mit Fremdlichteinstrahlung wie bei:
- LDR-Fotowiderstand
- Fototransistor (wie oben beim Paket-anlage)
- IR-Spursensor
- Optischer Farbsensor überwiege ich ein MODULIERTER IR DETEKTOR IS471F-SH Conrad Best.-Nr.: 185094 - 62
Dieser Infrarot-Detektor verfügt über ein integriertes Modulationssystem. Über eine Zweidraht-Leitung wird der IR-Sender moduliert. Fremdlichteinstrahlung mit hoher Intensität wird durch einen Komparator eliminiert und als TTL-Signal ausgegeben. Durch dieses Verfahren wird verhindert, dass Messwertverfälschungen auftreten.
http://www.conrad.de/ce/de/product/185094/MODULIERTER-IR-DETEKTOR-IS471F-SH
Han hat mit schon dieser Link gegeben für IR detector IS471F on youtube here.
Wird es ohne Problemen mit Fremdlichteinstrahlung möglich sein mit dem IR detector IS471F Paketten mit und ohne weisses Etikett zu sortieren ?
Grüss,
Peter Poederoyen NL
peterholland (31.10.2010, 13:17:31)
- Ist es absolut notwendig IRL81A eine eigene 5V versorgungsspannung zu geben ? ( andere Anschluss IRL81A an IS471F nr4) Standaard 9-12V wäre besser. IS471F nutzt eine versorgungsspannung 4.5-16V
Ein 7,8 Euro SMD SPANNUNGSREGLERPLATINE MIT TA78L05F ( Conrad Best.-Nr.: 140805 - 62 ) ist möglich aber vielleicht nicht notwendig ? http://www.conrad.de/ce/de/product/140805/SMD-SPANNUNGSREGLERPLATINE-MIT-TA78L05F
Ein LDR-Fotowiderstand, ein Fototransistor oder ein IR-Spursensor funktionieren nicht immer gut wegen Fremdlichteinstrahlung,
