(4/9) Kopfansicht

Konstruiert von Ingo Herschel (Udo2). Fotografiert von Udo2 - 2D aus 3D.
Hochgeladen am 3.11.2008, 07:17 von Udo2.  4 / 9

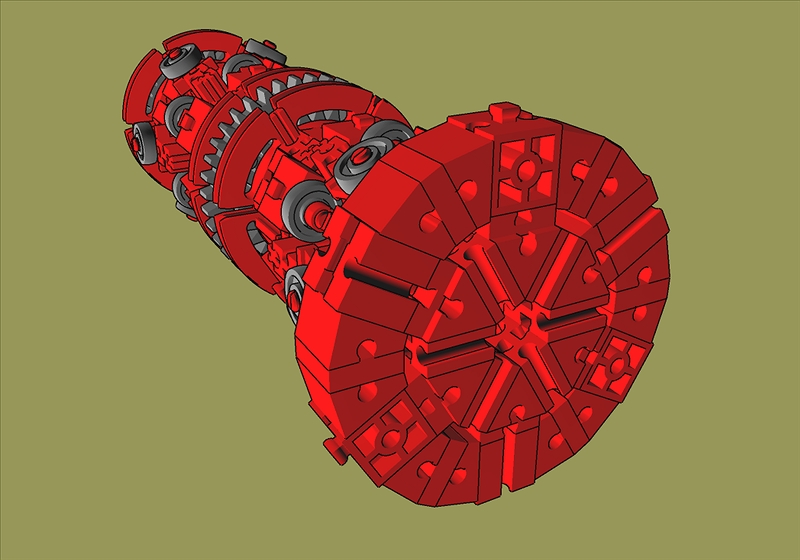

Kopfflansch zur Aufnahme der Werkstückspanner:

  • Spannflansch mit Zentrieransatz 3mm und 6kt 41,5mm
  • Dreipunktspannung durch Baustein 15 mit Bohrung im Teilkreis Ø66,5mm
