Bohr- und Fräsmaschine BF1 (7/15)

Konstruiert und fotografiert von Ingo Herschel (Udo2).
Hochgeladen am 14.10.2008, 08:59 von Udo2.  8 / 15

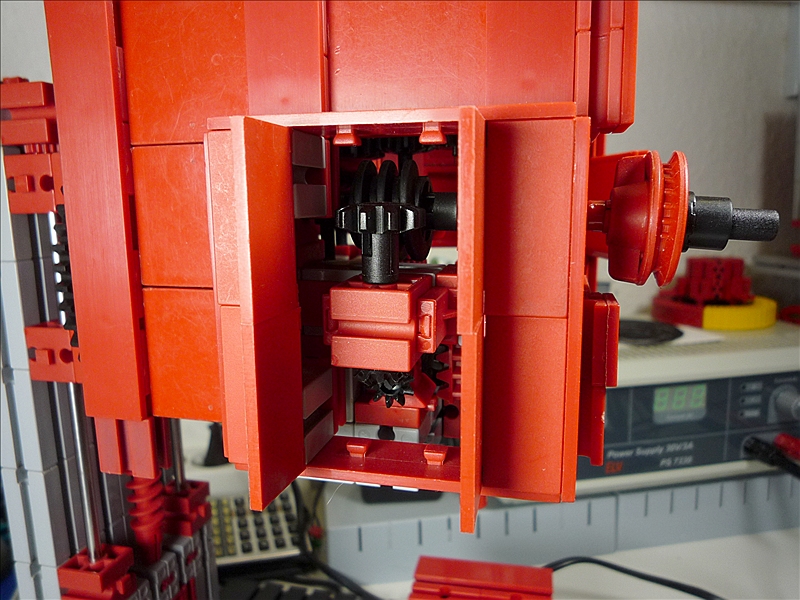

Eine kleine Wartungsöffnung am verschlossenen Spindelkopf auf der linken Seite.

Stefan Falk (14.10.2008, 11:55:44)

Was sitzt da noch auf der Achse rechts neben der Flachnabe?

Udo2 (14.10.2008, 14:41:30)

Rechts neben 35031 Flachnabenzange sind das 35019 Gelenkmutter und 36819 Lagerhülse. “Symbolisch” dient modellhaft 35031 als Ringskala für die Zustellung, 35019 zur Skalen-Nullstellung für weitere Zustellungen und 36819 als Handstellgriff für die manuelle Zustellung selbst. Zur praktischen Fräszustellung am Modell kann eines der drei Teile genutzt werden.
