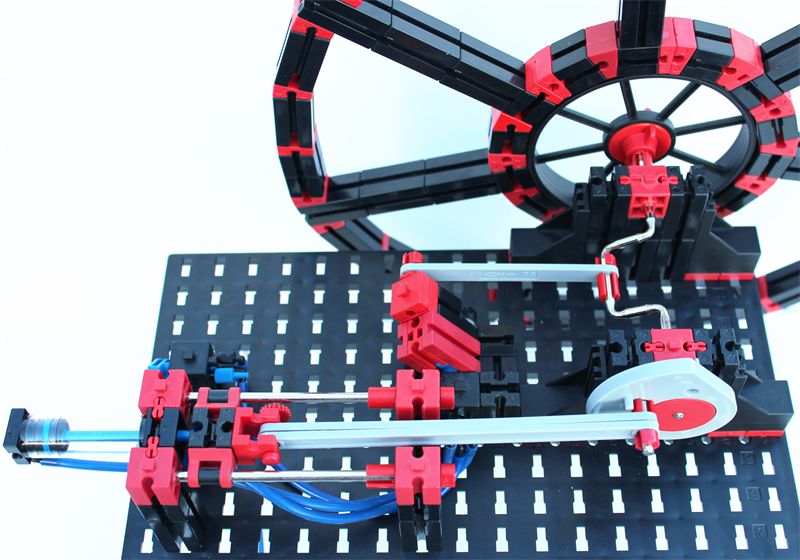

Dampfmaschine nach James Watt (Draufsicht)

Konstruiert und fotografiert von Dirk Fox.
Hochgeladen am 7.10.2012, 19:47 von Dirk Fox.  3 / 9

Hier sieht man das Schubkurbelgetriebe aus Kolben, Pleuelstange (bestehend aus zwei X-Streben 127,2) und Exzenter, sowie die gute alte Kurbelwelle, die die Druckluftzufuhr regelt.
