Stufen im Detail

Konstruiert und fotografiert von Harald Steinhaus.
Hochgeladen am 26.7.2016, 18:01 von Harald.  5 / 5

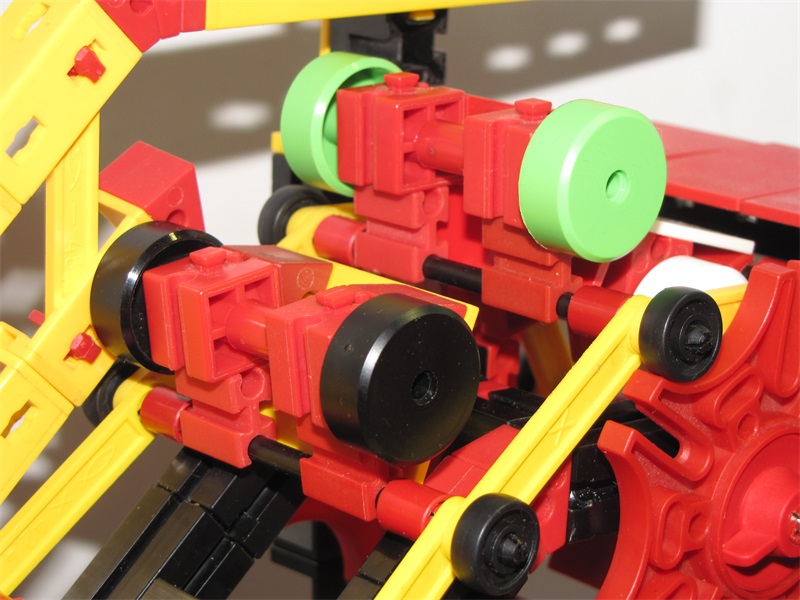

Die rote und die gelbe Stufen sind hochkant geklappt, die weiße liegt richtig herum. Die Vorderkante jeder Stufe hat breite Spur und kleine Rollen; die Hinterkante hat schmale Spur und die Räder 23. Durch die unterschiedlichen Spurweiten kann man Vorder- und Hinterkante auf verschiedene Bewegungspfade zwingen. Dazu dienen Führungsschienen (die BS30 und das Unterteil des Handlaufs) und die Umlenkrollen (Reifen 45 und Malteserrad).
