Mk3: Blockbauweise (02-2016)

Konstruiert und fotografiert von Harald Steinhaus.
Hochgeladen am 8.2.2016, 00:03 von Harald.  15 / 19

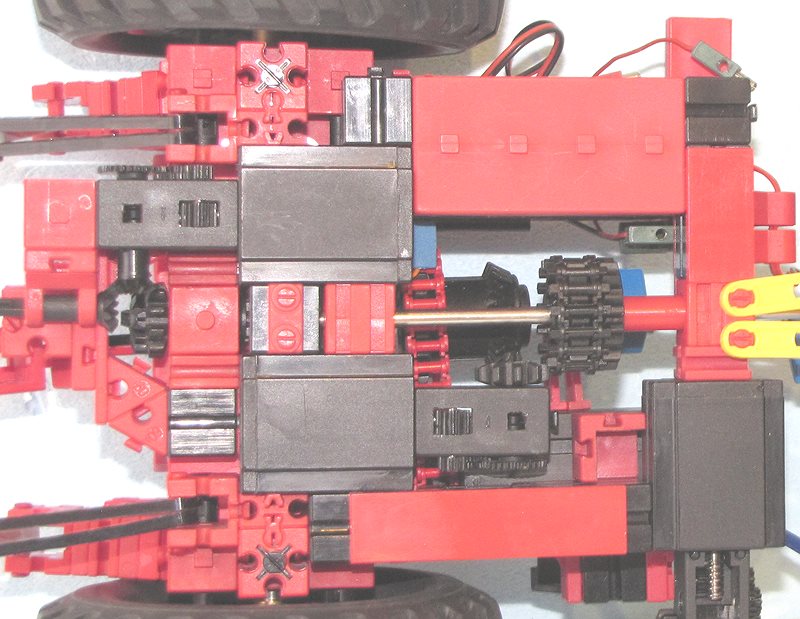

Der neue Antriebsblock enthält gleich fünf Motoren und ein bisschen mehr:

  • Antrieb für die Heckzapfwelle (schwarz, oben mitte)
  • Antrieb für die Frontzapfwelle (schwarz, unten mitte). Der Antrieb wird um 90° abgewinkelt mittels zweier Z15, von denen eins eine schwarze Kette trägt.
  • Antrieb für Geräte im Zwischenachs-Anbau (schwarz, rechts unten)
  • IR-Empfänger (rot, oben rechts)
  • Antrieb für Kraftheber hinten (verdeckt, unter dem IR-Empfänger)
  • Längsdifferenzial (Bildmitte, unterhalb der Stahlachse)
  • Hinterachsdifferenzial (hier verdeckt)
  • Antriebsmotor für den Allrad (XM, verdeckt unten mitte, treibt über die rote Kette das Längsdifferenzial an)

Marten70 (8.2.2016, 23:21:28)

Ow Mann!! Wieviele Motoren kannst du in einige Kubikcentimeter bauen?! Grossartig! Gleich wie die Winkelantrieb… Spitze!

Mfrgr Marten

Harald (9.2.2016, 20:28:40)

:-))

Stefan Rm (12.2.2016, 21:16:40)

Wow, wirklich faszinierend wie dicht du hier wieder alles zusammengebaut hast!

Was für eine Steigung schafft das Modell?

Schöne Grüße, Stefan

Harald (3.10.2016, 13:20:33)

leider sehr wenig. Die Vorderachse knattert, sobald etwas Last drauf kommt.

Gruß, Harald
