Hanoi 04

Konstruiert und fotografiert von Volker-James Münchhof.
Hochgeladen am 15.12.2011, 10:39 von qincym.  4 / 19

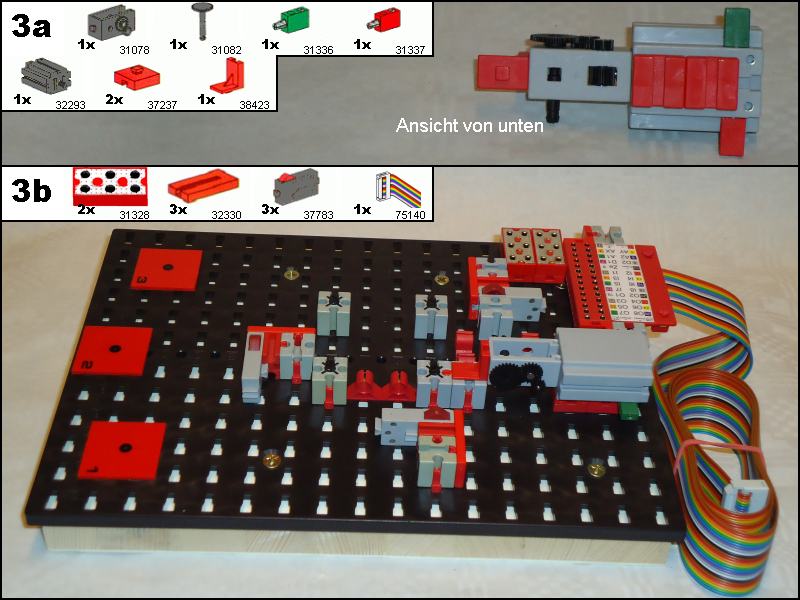

Die gesamte Baustufe 3 zeigt die Montage der “elektrischen” Komponenten auf der Grundplatte.

Die beiden Stecker (rot und grün) am S-Motor ermöglichen die Bildung einer “Eck-Steck-Verbindung” (aus Platzgründen) an dieser Stelle am S-Motor.

Das Teil ft# 75140 ist ein 26-poliger Pfostenstecker mit 26-poligem, farbcodiertem Flachbandkabel und einer 28-poligen Buchsenplatte durch die “Die Türme von Hanoi” an das Robo-Interface angeschlossen werden.
