Vleugels + 1mm Polycarbonaat-plaat + Koolstofvezel-staaf 4mm + Netkousen

Konstruiert und fotografiert von Peter Damen (peterholland, Poederoyen NL).
Hochgeladen am 26.7.2014, 20:51 von peterholland.  21 / 39

De 4 vleugels heb ik geknipt uit 1mm dik transparant Polycarbonaat-plaat. Dikker is niet goed meer knipbaar met een huishoudschaar en dunner heeft onvoldoende stijfheid. Deze plaat is bij Conrad verkrijgbaar onder artikelnummer 229803.
Zie : http://www.conrad.nl/ce/nl/product/229803/Polycarbonaat-plaat-400-mm-500-mm-1-mm

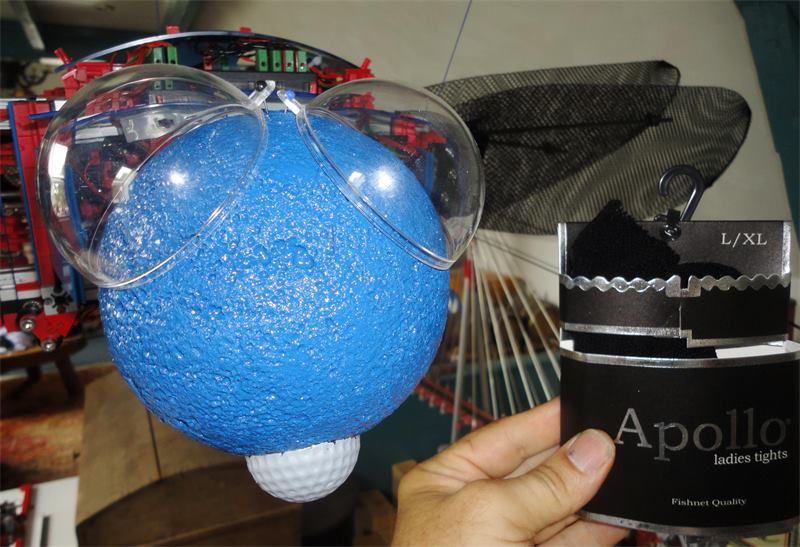

Netkousen uit de feestwinkel over de transparante polycarbonaat-vleugels simuleren de verharde aderen-net-structuur die voor de stabiliteit van de libelle-vleugel zorgt.

Koolstofvezelstaaf 4mm heb ik gebruikt om extra stijfheid te verkrijgen in de vleugels. Deze zijn verkrijgbaar bij Conrad onder : http://www.conrad.nl/ce/nl/product/220467/Koolvezelstaafjesbuisjes-massief-500-mm-4-mm

Aluminium- en kunststof stelringen met M4-schroefdraad zijn zeer praktisch en degelijk om assen, koolstof-vezelstaven of draadeinden vast te zetten of de geleiden. Deze zijn o.a. verkrijgbaar bij FLEC Nederland te Heerle (NB).

Samenvattend overall-overzicht + inzicht in de werking + ontwikkeling Robot-Libelle :

http://www.festo.com/net/SupportPortal/Files/248133/Festo_BionicOpter_de.pdf

http://www.festo.com/rep/de_corp/assets/pdf/GEO_Infografik_Roboterlibelle.pdf

Youtube-link Fischertechnik Libelle :

https://www.youtube.com/watch?v=OvUo6Us2geo&list=UUvBlHQzqD-ISw8MaTccrfOQ&index=1
