Lagerblock zur Spannung der Brückenseile

Konstruiert und fotografiert von ClassicMan.
Hochgeladen am 2.10.2016, 17:43 von TiloRust.  20 / 134

Schlagworte: Brücke, Hängebrücke, Schrägseilbrücke, Seilwinde.

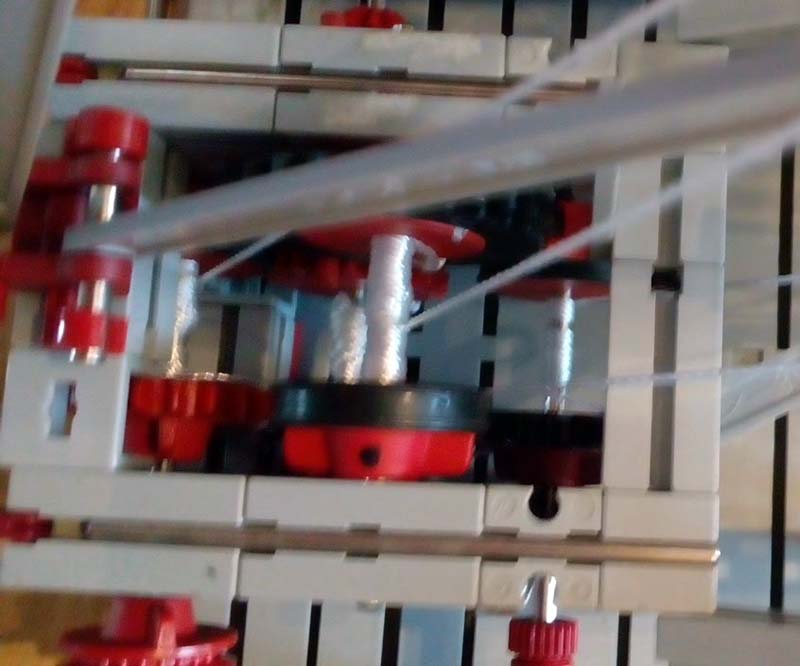

Lagerblock in Funktion von oben. Von rechts kommen die Seile vom Turm herunter. Alle 4 Halteseile werden im Lagerblock aufgespult. Die Riegel blockieren die Zahnräder und somit die Spulen. Außerdem werden die Kräfte der Haltestreben aufgenommen und in die Grundplatte eingeleitet. Nach tests zeigt sich: das System ist absolut perfekt und arbeitet millimetergenau.
