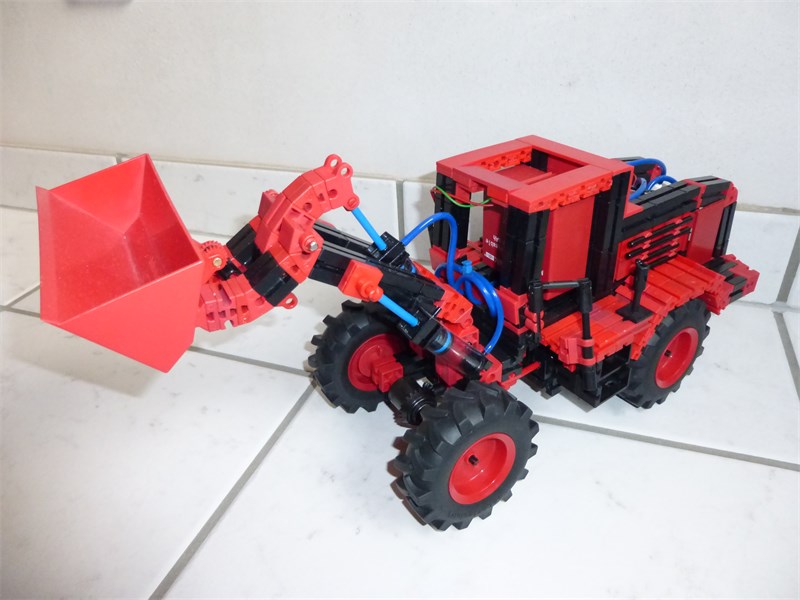

Schaufel angehoben

Konstruiert und fotografiert von David Holtz (davidrpf).
Hochgeladen am 26.12.2014, 16:00 von david-ftc.  3 / 6

Die Schaufel kann wie beim Original angehoben und gekippt werden. Dies erfolgt durch Ventile am Heck des Fahrzeugs. Um die Schaufel zu kippen, habe ich eine Z-Kinematik verwendet.

david-ftc (27.12.2014, 12:36:30)

Für die Schaufelmechanik habe ich zwei 4mm Stangen aus Messing (erhältlich im Baumarkt) auf eine Länge von 15 mm abesägt. Eine der beiden ist auf diesem Bild erkennbar, sie verbindet den Rollenblock mit der schwarzen Statikstrebe. Die andere ist auf einem der anderen Bilder zu erkennen.

chef8 (30.12.2014, 12:14:21)

Zeer mooi model,spreekt mij wel aan. Zit de lucht compressor achter in??

Ruurd

david-ftc (30.12.2014, 14:04:45)

@ Ruurd

Der Kompressor ist im Heck des Radladers. Ich habe den (neuen) ft Kompressor verwendet. Man sieht ihn auf folgendem Bild von unten: http://ftcommunity.de/details.php?image_id=39989

Demnächts werde ich einen Nachbau des Radladers im ft Designer hochladen. Da ist dann auch die Mechanik vollständig erkennbar.

Gruß, David

david-ftc (11.1.2015, 14:29:59)

Die Fischertechnikdesignerdatei gibt es jetzt im Downloadbereich der ftc: ftcommunity.de/data/downloads/ftdesignerdateien/schaufellader.ftm
