Gesamtansicht

Konstruiert und fotografiert von Ludger Mäsing (ludger-ftc).
Hochgeladen am 11.5.2006, 15:01 von ludger-ftc.  24 / 40

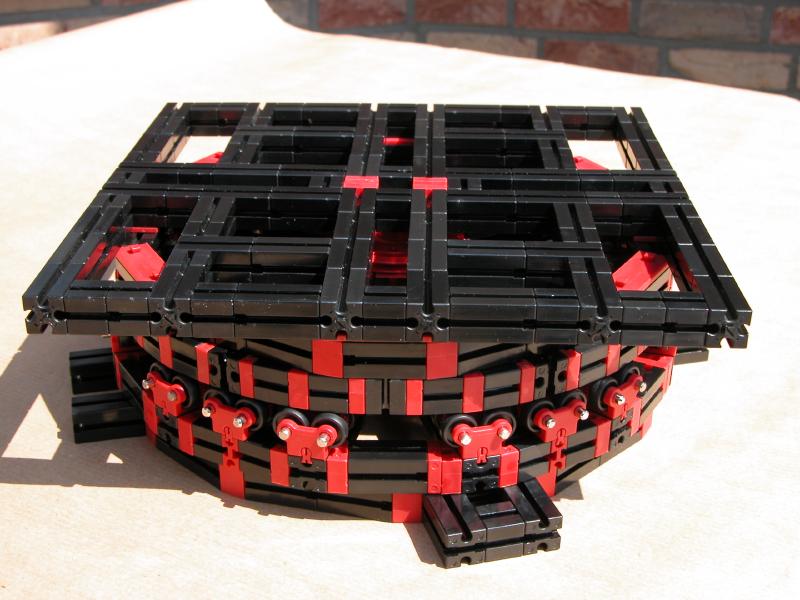

So wird der Drehkranz in den “Silver Spade” eingebaut. An den vier Ausbuchtungen am unteren Ring werden die Raupenfahrwerke befestigt (wenn´s denn klappt). Über dem Ring der sich direkt oberhalb der Rollenböcke mit den Rädern 14 befindet, wird eine Kette befestigt. Diese wiederum wird dann durch ein anliegendes Zahnrad angetrieben. Das gleiche Modell ist im Big Muskie verbaut und funktioniert dort super.

remadus (11.5.2006, 16:17:26)

Das sieht schon mächtig nach was aus.

Als kleine Anregung empfehle ich noch zwischen oberem Kranz und den Rollen eine sehr feste Pappe zu legen, dann rollen die kleinen Räder nicht über Fugen. Es ‘holpert’ dann weniger.

Wenn die Reibung noch kleiner werden soll, dann benutze lose Rollen, wie in einem Kugellager. Die Räder rollen dann zwischen oberem und unteren Kranz und werden nur geführt, damit sie nicht herausfallen. Das erfordert allerdings einen zusätzlichen Kranz zwischen oberem und unteren, der die Rollen festhält, sonst sich aber unabhängig dreht. Ein solcher Kranz dreht sich auffällig leicht. (vgl. Montierung für Teleobjektiv)

ludger-ftc (11.5.2006, 18:22:46)

In der Tat. Das mit dem Pappstreifen habe ich auch schon bemerkt. Vielleicht muss ich den noch zwischenlegen. Ich habe versucht möglichst wenig Quernuten in den Ring einzubauen (man sieht die untere Nut eines Bausteines) damit das gut läuft. In diese Quernuten werden später noch kurze Achsen gesteckt. Dann ist das hoppeln weg.

jw-stg (11.5.2006, 19:38:56)

Meine Empfehlung ist Polystyrol zu verwenden. Wandstärken von 0,5mm bis locker 2,5mm findet ihr in Modellbauläden, die auch Architektur - Studenten versorgen…

Gruß Jürgen Warwel
