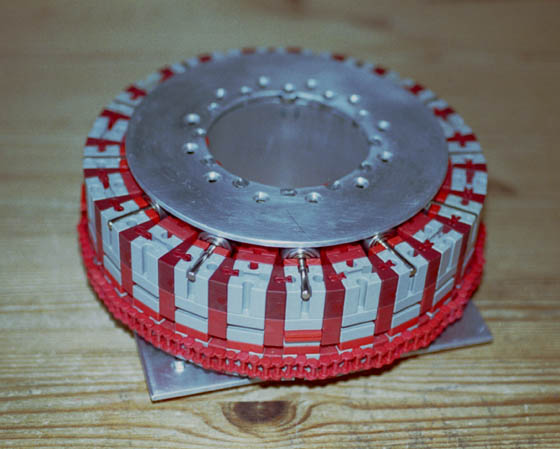

Drehkranz_8

Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 1.3.2004, 22:06 von pk.  8 / 40

honjo1 (2.3.2004, 15:42:27)

schlicht perfekt!danke, gruß ralf

pk (5.3.2004, 22:19:04)

STÜCKLISTEArt.nr. Bezeichnung Anzahl Bezeichnung Anzahl

31005 Baustein 15 96 Alu platte 150 x 150 x 3 mm 1 31034 Achse 30 Metall 30 Alu platte ø140 x 3 mm 1 31060 Verbindungsstück 15 48 Alu rohr ø90 x 65 x 5 mm 1 31981 Winkelstein 15 grad rot 72 Bolzen M3 x 6 mm 12 35404 V-Achse 4 x 17 rot 18 Mutter M3 mit gummi ring 12 35697 Achse 200 Metall 4 Kugellager SKF 634-2Z 18 36263 Kettenglied ( die alten) 96 36573 Rad 14 schwarts 18 37192 Förderglied rot 24 37237 Baustein 5 rot 48 37238 Baustein 5 rot mit 2 Zapfen 6 37468 Baustein 7,5 rot 18 37636 Rollenlager rot 18

gruß peter

honjo1 (7.3.2004, 11:21:06)

alu rohrdurchmesser muß 80 mm sein ! gruß ralf

pk (19.3.2004, 18:00:22)

alu rohr doch 80 mmdu hast recht, es ist 80 mm wolte aber am anfang 90 mm haben. hab das dan eben nicht mit der kranz hinbekommen.

gruß peter
