Shield

Konstruiert und fotografiert von David Holtz (davidrpf).
Hochgeladen am 6.5.2016, 10:15 von david-ftc.  7 / 11

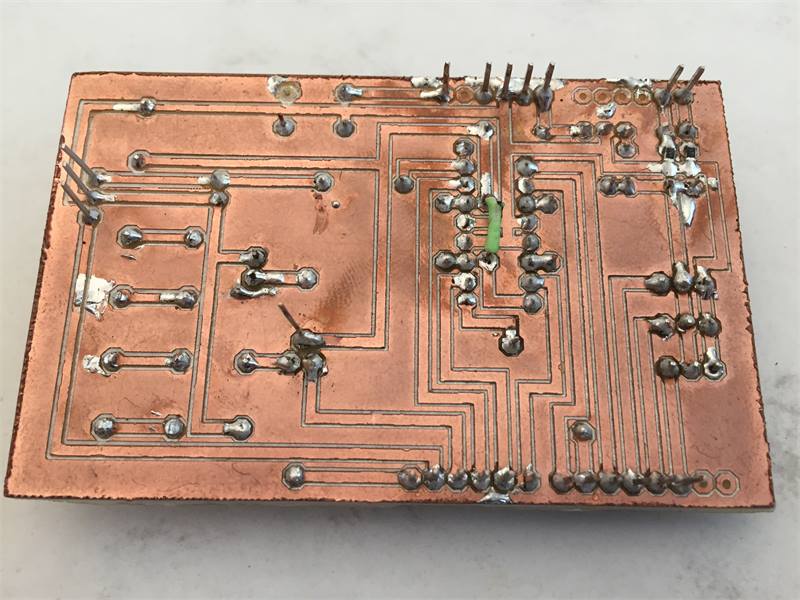

Die Platine wurde mit einer CNC Fräsmaschine erstellt: Zunächst wurde zur Isolation die Kupferschicht der Hartpapierplatine um die Leiterbahnen herum entfernt, im Anschluss wurden Löcher mit dem Durchmesser 0.85 und 1 mm gefräßt. Abschließend wurde die Platine ausgefräst, bestückt und gelötet.
