Vakuumgreifer mit fischertechnik

Mit den fischertechnik Pneumatik-Teilen und einem Saugnapf lassen sich Vakuumgreifer bauen, mit denen Dinge mit glatter Oberfläche gegriffen werden können. Genauer genommen gibt es dazu 3 Möglichkeiten:

Vakuum durch Luftabschluss nach dem Zusammendrücken des Saugnapfes

Vakuum mit Pumpe und (original-) fischertechnik - Rückschlagventil

Vakuum mit Pumpe und Selbstbau-Rückschlagventil

Für alle 3 Möglichkeiten braucht man einen Saugnapf, mit dem die Gegenstände gegriffen werden.

Präparieren des Saugnapfs:

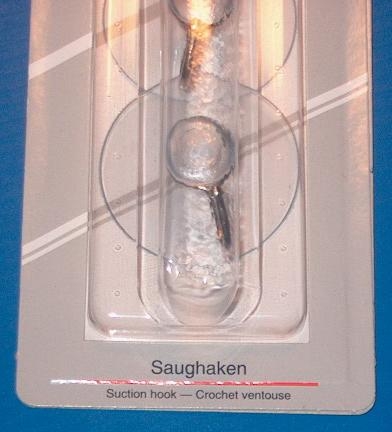

Es sind praktisch alle Arten von Saugnäpfen geeignet, hier ein Beispiel der Marke Wenco: (Einfache Haken mit Saugnapf zum an die Wand “kleben”, der Haken wird natürlich nicht benötigt…) Es sind z.B. auch die Säugnäpfe von “Dart” - Pfeilen o.ä. verwendbar.
