Muskel-1

Konstruiert und fotografiert von Peter Damen.
Hochgeladen am 30.8.2009, 09:28 von peterholland.  1 / 8

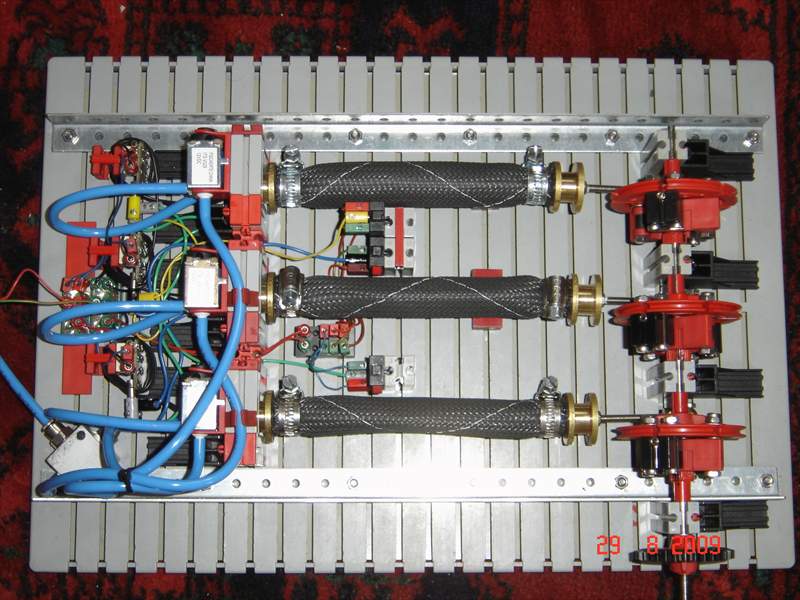

Ein Nocken und ein gesperrtes Freilauflager übertragen die lineare Bewegung - erzeugt wie bei einer Muskelkontraktion - auf eine Welle und setzen diese in eine Drehbewegung um.

Bei Druckentlastung fährt der Pneumatischer Muskel wieder in seine Ursprungslänge zurück. Dank des entriegelten Freilauflagers wird diese Bewegung nicht auf die Welle übertragen. Bei ehrere pneumatische Muskeln lässt sich eine gleichmäßige Drehbewegung erzeugen.

peterholland (30.8.2009, 10:01:40)

Muskelkraft statt Kolben und Zylinder – so funktioniert das Prinzip einer neuen Antriebsidee von Festo einigen Jahre her.

Im Chemiereport nov.2006 gibt es mehr info:

http://www.alsa.at/chemiereport/stories/4600/

Gruss,

Peter Damen Poederoyen NL

Stefan Falk (30.8.2009, 10:44:42)

Sagenhaft!

Gruß, Stefan

peterholland (26.9.2009, 15:02:52)

Bei Fischertechnik- oder Lego- Robot-Modellen sind mit einer pneumatik Muskel viel grössere Ziehkräfte möglich als bei einer üblichen Pneumatik Zlinder. Ein professioneler Fluidic Muscle Festo DMSP/MAS-Zylinder kostet 150 bis 200 Euro/st. ! Selbstbau für Fischertechnik-Modellen ist interessant bei grosse Ziehkräfte und relativ geringe Druck: 0,5-1,5 bar.

Erforderlich: o Gevlochten slang, polyester HEGPV0X20 , Conrad-nr. 543054 á 2,70 Euro/m’ o Racefiets binnenband 28/25-622/630 (binnendiameter 16mm) á 7,00 Euro of gratis bij rijwielhandelaar o TC-Afsluitpluggen 16mm (Middelkoop artnr. 2056100150) á 3,00 Euro/st o Slangklemmen 11-16mm á 0,70 Euro/st o 1/8”PT-tap oder M5-tap t.b.v. binnendraad tappen in TC-Afsluitpluggen 16mm o 1/8” oder M5 -inschroefkoppelingen t.b.v. pneumatik slang. Zum Beispiel: Festo- CN-M5-PK-2 FES-19521 oder drehbar: Festo- LCN-M5-PK-2 FES-19523 Link: http://www.ftcommunity.de/details.php?image_id=7437

Ein Fahrrad Luftschlauch 28/25-622/630 (durchschnitt 16mm) hat schon bei eine niedrige Druck eine lineaire rek/verkorting ca. 9% und ist billig. (10mm siliconenslang (wanddikte: 1mm) reageert pas bij drukken >1bar)

Een rek/verkorting van ca. 10% houdt in: 0,10 cm verkorting / (bar x cm slang). Bijvoorbeeld een 14 cm lange slang geeft bij 1,5 bar een verkorting van ca.: 1,5 x 14 x 0,10 = 2,1 cm.

Interessant sind : o Website Shadow Robot Company: http://www.shadowrobot.com/ o http://www.shadowrobot.com/shop.shtml o http://de.manu-systems.com/Shadow.shtml

Pneumatik Muskel = Pneumatischer Antrieb ohne Kolbenstange mit Kontraktionsmembran, dynamisch, kraftvoll, stick-slip-frei, einfachwirkend ziehend.

Schau auch mal unter: http://www.festo.com/cat/de_de/data/doc_de/PDF/DE/DMSP-MAS_DE.PDF

Gruss,

Peter Damen Poederoyen NL

peterholland (26.9.2009, 15:41:47)

Wichtig is das die original Fischertechnik-Ventilen leider nicht gut funktionieren (wieder schliessen) bei einen hoheren Druck >0,85 bar ! Eine niederige Druck ist kein Problem, doch die Verkürzung ist dann aber geringer.

Für hohere Drucken nutze ich 3-Way-Ventilen 11.12.3.BE.12.Q.8.8 (á 29 Euro/st.), Lieferant Sensortechnics
http://www.sensortechnics.com/home

Mit standard Fahrrad Innenreifen 28/25-622/630, Länge 14 cm und einen Druck von 1,2 Bar gibt es sich eine Verkürzung von ca.: 1,2 x 14 x 0,10 = 1,7 cm. Meine Muskelmotor funktioniert dann schon Problemlos !

Eine längere Schlaug (»14 cm), eine niedrige Druck, und original Fischertechnik-Ventielen wäre auch eine gutes Alternativ.

Gruss,

Peter Damen Poederoyen NL

schnaggels (9.11.2009, 08:43:54)

Könntest du eventuell mal ein kleines Video machen und hochladen? Danke :)

peterholland (10.11.2009, 21:48:16)

Hallo,

Ich habe Markus Mack gefragt die Video meiner Muskelmotor zu uploaden auf den FT-Community.

Ich habe die Video per Yousendit (16Mb) gemailt nach Markus.

Ein Video selber uploading war nicht möglich.

Grüss,

Peter Damen Poederoyen NL

Grüss,

Peter Damen

Poederoyen NL

peterholland (13.11.2009, 14:22:22)

Alternative Download-möglichkeit für Pneumatik Muskelmotor : http://www.dnd.utwente.nl/~ravo/fischertechnik/schoonhoven2009/ 065.AVI

Grüss,

Peter Damen Poederoyen NL

peterholland (20.12.2009, 15:53:15)

Link zu meiner Pneumatische Muskelmotor - Film: http://www.youtube.com/watch?v=YEO8wTDnKr0

Grüss,

Peter Damen Poederoyen NL

peterholland (20.12.2009, 16:27:18)

Link zu meiner Fischertechnik pneumatischer Yo-Yo: http://www.youtube.com/watch?v=Kkg8gvdcLYs

Link zum Festo pneumatischer Yo-Yo: http://www.festo.com/ext/en/5893.htm

Link zum Festo pneumatischer Yo-Yo-Film: http://www.festo.com/ext/en/5893_6312.htm#id_6050

Grüss,

Peter Damen Poederoyen NL
