Direkte Betätigung (2)

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 22.8.2008, 19:50 von Stefan Falk.  2 / 5

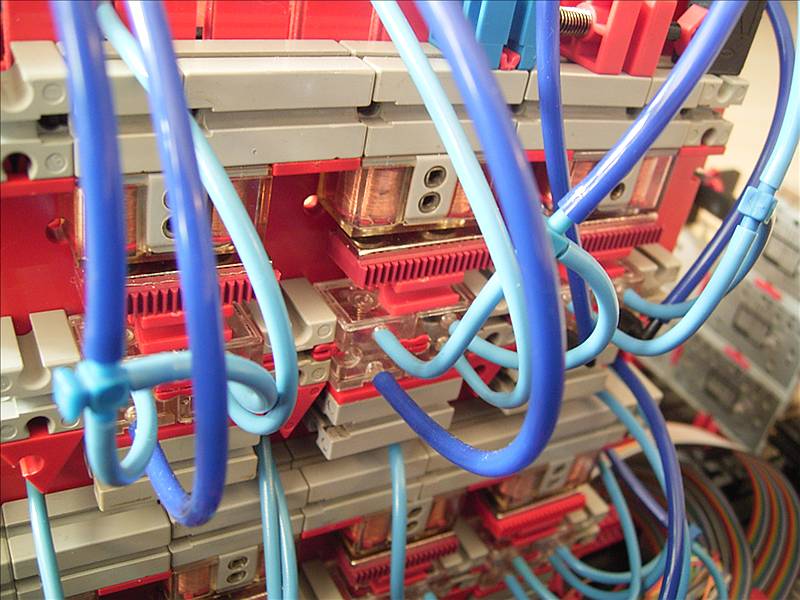

So war das ganze in der neuen Uhr eingebaut: Die jeweils oberen Ventilanschlüsse werden mit Druckluft versorgt, die unteren gehen zur Vorder- bzw. Rückseite je eines Zylinders. Damit kann ein E-Magnet einen Zylinder bei eingeschaltetem Magneten ausfahren und bei ausgeschaltetem wieder einfahren.

peterholland (1.2.2014, 13:08:17)

Interessante Animated Pneumatic Circuits gibt es unter :

http://www.mekanizmalar.com/menu_pneumatic.html
