h4-GB DIL

Konstruiert und fotografiert von Thomas Habig (Triceratops).
Hochgeladen am 4.6.2010, 10:54 von Triceratops.  15 / 21

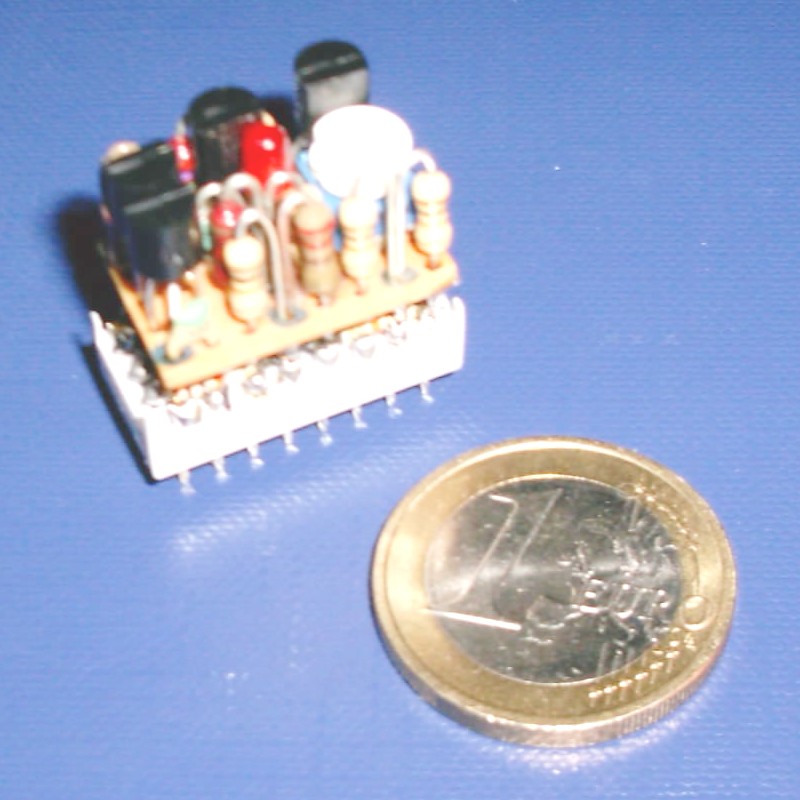

Die wohl denkbar kleinste Variante des h4-GB; die paßt in eine 16polige IC-Fassung und ist voll funktionsfähig. Nur der Elko, die Diodenkaskade (Buchsen 1 & 2), die zwei Ausgangs- sowie ein Rückkopplungswiderstand sind hier weggelassen, können aber bei Bedarf zusätzlich extern gesetzt werden. Als dritte Version ist dieser h4-GB in meiner Nachbau-Anleitung enthalten.

Stefan Falk (4.6.2010, 11:46:59)

WOW. Respekt.

schnaggels (15.4.2011, 08:39:19)

Wer versucht sich an ner SMD Variante :)
