Trimmer

Konstruiert und fotografiert von Richard.
Hochgeladen am 13.6.2014, 14:52 von NBGer.  2 / 2

Schlagworte: Trim, Trimmer, Poti, Potentiometer, Drehgeber

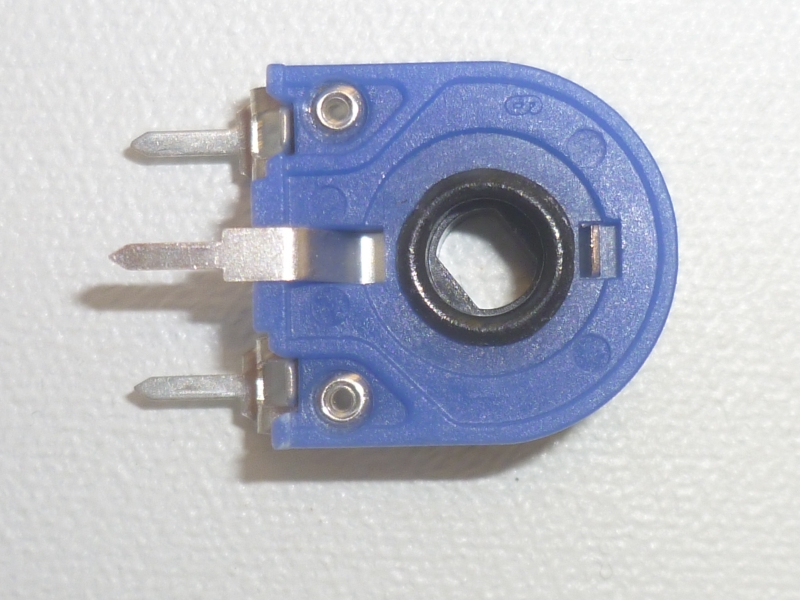

das Auge für die Potentiometer-Drehachse ist wie geschaffen für Fischertechnik Rastachsen. Die Achse klemmt gut, es bleibt leider ein bisschen Spiel. Also, mit ein paar Grad Drehwinkel als Spiel wird man rechnen müssen. Für Anwendungen mit hohen Genauigkeitsanforderungen eher nicht geeignet. Aber diese Potentiometer sind Cent-Artikel! So günstig wie damit kann man keinen Drehgeber/Winkelmesser bauen! Der max. Drehwinkel beträgt ca. 270 Grad.

Stefan Falk (13.6.2014, 15:10:56)

Das ist ja mal ganz allerliebst! Klasse Tipp, Danke! Gruß, Stefan

AKtobi47 (13.6.2014, 15:58:55)

Mit ein bisschen kann man, wenn es sein muss, die Achse auch ohne Spielraum befestigen.

AKtobi47 (13.6.2014, 16:00:22)

Würde mich interessieren wo man diesen Potentiometer her bekommt.

NBGer (13.6.2014, 16:16:42)

also, ich bin jetzt nicht ganz sicher, welcher Typ das genau ist, da er aus einem Sortiment mit 50 verschiedenen Potentiometern ist. aber ich glaube, es müssten alle Trimmer gehen, die für “Steckachsen” ausgelegt sind.

z.b. http://www.conrad.de/ce/de/product/432059/Piher-PT-15-NV-liegend-fuer-Steckachse-PT-15-NV-100K-100-k-025-W-30-?ref=searchDetail

http://www.conrad.de/ce/de/product/674926/TT-Electronics-AB-Kohleschicht-Trimmer-HA-1530-1541052-500-k-Betaetigung-oben-025-W-20-/?ref=detview1&rt=detview1&rb=1

Preise so um die 50 Cent bei Conrad

AKtobi47 (17.6.2014, 18:42:35)

Habe einen weitere Potentiometer auf Amazon gefunden

Hier der Link: http://www.amazon.de/s/ref=nb_sb_noss?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&url=search-alias%3Daps&field-keywords=potentiometer+steckachse&rh=i%3Aaps%2Ck%3Apotentiometer+steckachse

AKtobi47 (17.6.2014, 18:54:15)

-Hier noch ein Link zu (allen) Potentiometern für Steckachsen bei Conrad angeboten werden: http://www.conrad.de/ce/de/Search.html?search=potentiometer+steckachse

-Und eine Seite mit den selben Potentiometern, die auch beim Einzelteilservic von Fischertechnik angeboten werden: http://www.conrad.de/ce/de/Search.html?search=potentiometer+rastachsen

AKtobi47 (18.6.2014, 00:48:30)

Und hier Einer mit Ein-/Ausschalter, aber leider nicht für Steck-/Rastachse: http://www.pollin.de/shop/dt/NTU1OTU3OTk-/Bauelemente_Bauteile/Passive_Bauelemente/Potis_Trimmer_Encoder/Radio_Potentiometer.html
